Datu centra nodošana ekspluatācijā: transformatoru izšķirošā loma uzticamas enerģijas infrastruktūras nodrošināšanā

Uz mirkli būsim reāli: šodiendatu centriir absolūti zvēri. Neatkarīgi no tā, vai mēs runājam par masīvām mākoņu pilsētiņām, vairāku{1}}īrnieku izvietošanas centriem vai jaunākajām lieljaudas -iekārtām, kas īpaši izveidotas, lai samazinātu AI darba slodzi, šo vietu aktivizēšana ir milzīgas galvassāpes. Tieši tāpēcdatu centra nodošana ekspluatācijānav tikai lodziņš, kuru atzīmējat projekta beigās; būtībā tas ir pēdējais drošības tīkls, kas nodrošina, ka pirmajā dienā visa vieta neaptumšojas.

Pašā šī haosa centrā atrodas pazemīgietransformators. Tas ir visa elektrotīkla mugurkauls, kas paņem neapstrādātu komunālo pakalpojumu sulu un samazina to, lai jūsu serveri, uzglabāšanas bloki un dzesēšanas sūkņi neizkustu. Ja jūsu transformatora nodošana ekspluatācijā ir aplieta, jūs skatāties uz bumbām ar laika degli, kurā ir uzticamības problēmas, nekārtīga elektroenerģijas kvalitāte un negaidītas dīkstāves, kas nonāk ziņu virsrakstos.

Sazinieties tagad

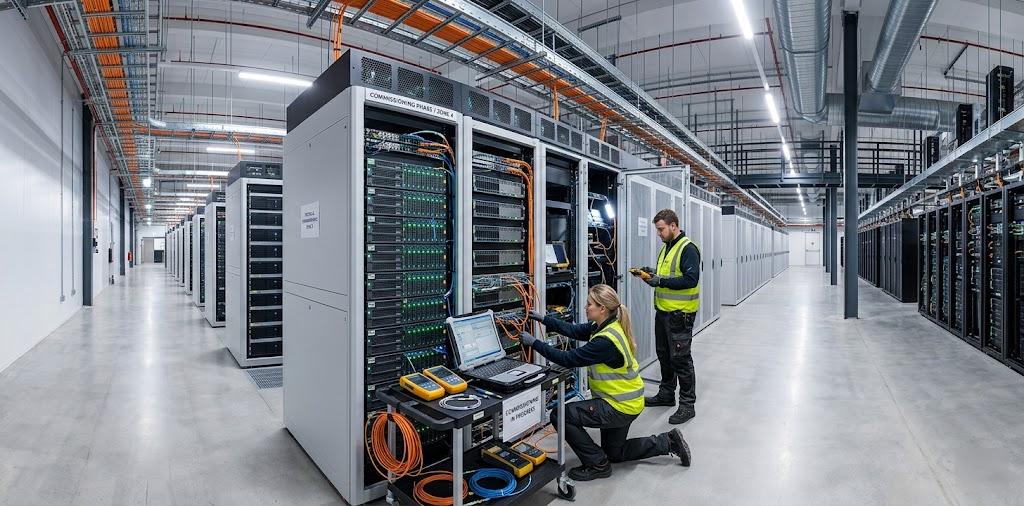

Kad cilvēki runā pardatu centra nodošana ekspluatācijā, viņi runā par stingru, vairāku{0}}fāžu verifikācijas procesu. Runa ir par pierādīšanu, ka viss tiešām darbojas tā, kā inženieri solīja uz papīra.

Parasti laika skala izskatās apmēram šādi:

 Kļūdu noteikšana agrīnā stadijādizaina apskati.

 Virzieties uz ražotājuRūpnīcas pieņemšanas pārbaude (FAT).

 Izpakošana un skriešanaVietnes pieņemšanas pārbaude (SAT)vietnē-.

 Nervus{0}}kutinošais brīdisiekārtu palaišana un barošana.

Lielais fināls:Integrēto sistēmu testēšana (IST), kur simulējat pilnas-slodzes kļūmes, lai redzētu, vai rezerves sistēmas patiešām iedarbojas.

Mērķis? Atrodiet kļūdas, sliktās šuves un vadu skrūvju{0}}izgriezumuspirms tamno tiem ir atkarīgi tiešraides klientu dati.

Datu centri košļājas caur elektrību kā nekas cits uz zemes. Komunālais tīkls pārtrauc strāvu pie vidēja-sprieguma līmeņa, kas uzreiz izjauktu servera plauktu. Transformatori ir vārtsargi, kas padara šo jaudu izmantojamu.

Atkarībā no arhitektūras jūs redzēsit dažādu veidu kombinācijuspilventiņš-uzmontētsvienības sēž aizmugurē,sausie{0}}veidipaslēptas elektriskajās telpās,apakšstaciju behemoti, vai specializētaK-novērtētsunHarmoniskie mazināšanas transformatori (HMT)paredzēts netīrās strāvas apstrādei. Katram no tiem ir nepieciešams individuāls testēšanas plāns.

Transformatora nodošana ekspluatācijā nav tikai slēdža pārslēgšana un cerība uz labāko. Tā ir nogurdinoša, ļoti specifiska diagnostikas secība.

1. Saprāta pārbaude (vizuāla un mehāniska)

Pirms ievietojat vienu voltu caur jaunu ierīci, jums ir jārāpo pāri tai. Jūs pārbaudāt datu plāksnītes datus, salīdzinot ar rasējumiem, meklējat iespiedumus no piegādes, pārbaudāt kabeļa griezes momentu un pārliecināties, ka zemējums izskatās stabils. Šeit vaļīga skrūve vēlāk var viegli pārvērsties par loka zibspuldzi.

2. Izolācijas pretestības pārbaude (Megera tests)

Tas viss ir par to, lai nodrošinātu, ka elektrība paliek tur, kur tai vajadzētu būt. Izspiežot augstu spriegumu caur izolāciju, tehnoloģiju komandas pārbauda, ​​vai nav slēpta mitruma, saplaisājušas barjeras vai rūpnīcas defekti. Ja izolācija šeit neizdodas, jūs tikko izglābāt sevi no katastrofāla sprādziena.

3. Transformatora pagriezienu attiecības (TTR) pārbaude

Jums ir jāpārliecinās, vai primārais un sekundārais tinums patiešām dara to, kas norādīts uz skārda. TTR tests pārbauda, ​​vai sprieguma attiecība ir ieslēgta, un{1}}pārliecinās, ka krānu pārslēgi ​​ir iestatīti pareizi. Ja attiecība ir izslēgta, jūsu spriegums pa līniju būs visur.

4. Tinumu pretestības pārbaude

Šajā testā tiek meklēti neredzamie gremlini: vaļīgi iekšējie savienojumi, saplīsuši vadītāji vai slikti lodēšanas savienojumi tinumu iekšpusē. Pat mikro-omu papildu pretestība radīs milzīgus karstos punktus, kad transformators būs noslogots.

5. Zemējuma sistēmas pārbaude

Nav zemes, nav drošības. Komandas pārbauda zemes tīkla nepārtrauktību un mēra kopējo pretestību. Ja zemējums ir neskaidrs, jūsu aizsardzības releji nedarbosies pareizi bojājuma laikā, un viss ātri kļūst bīstams.

6. Aizsardzības sistēmas pārbaude

Transformatorus ieskauj digitāla releju, slēdžu un temperatūras sensoru armija. Ekspluatācijas nodošanas inženieri simulē bojājumus, lai pārliecinātos, ka pārstrāvas, diferenciāļa un zemējuma defektu aizsardzība tiešām nekavējoties iedarbina slēdžus.

7. Patiesības brīdis: Enerģija

Kad dokumenti ir parakstīti, ir pienācis laiks dziļi elpot un pārslēgt slēdzi. Bet tu neej vienkārši prom. Jūs stāvat un vērojat sākotnējo ieplūdes strāvu, klausāties dīvainas dūkoņas vai vibrācijas un kā vanags vērojat termokameras, lai pārliecinātos, ka tā labi iekārtojas.

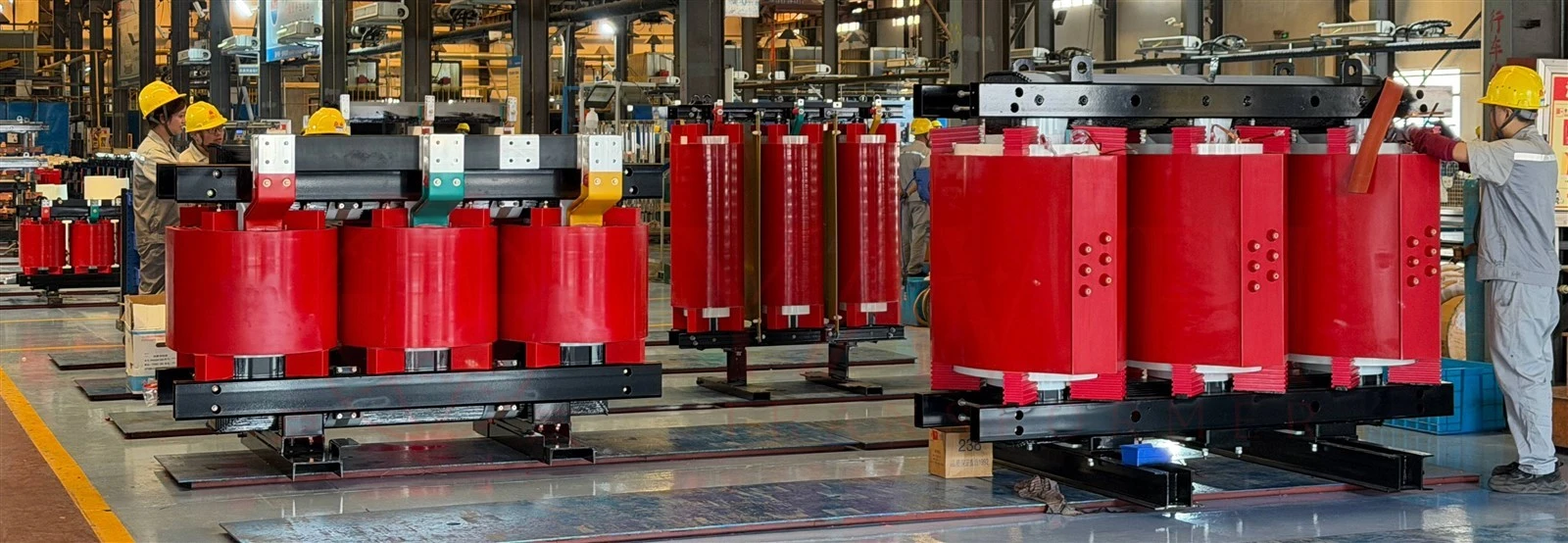

Yawei Transformer Dry{0}}tipa testa stacija

Lauka realitāte:

Ko mēs tur patiesībā uzzinām? Visādi haoss. Nepareizi rūpnīcas krāna iestatījumi, vaļīgi uzgaļi, uzstādīšanas laikā izgriezta izolācija, garām zemējuma siksnas un releji, kas ieprogrammēti ar nepareiziem iestatījumiem. Arī pārvadāšanas bojājumi ir neticami bieži sastopami-smagie transformatori, kas tiek sadragāti gabalos bortu kravas automašīnu aizmugurē.

Mākslīgais intelekts ir pilnībā mainījis datu centra dizaina skriptu. AI klasteri nenodrošina strāvu vienmērīgi; kad modele sāk trenēties, tie pievelk milzīgus, pēkšņus elektrības pieplūdumus, un pēc tam uzreiz pamet.

Tas rada pilnīgi jaunu galvassāpju komplektu transformatoriem:

Neprātīgi plauktu blīvumi:No 30 kW līdz 100 kW+ uz statīvu nozīmē, ka transformatori darbojas daudz karstāk, daudz tuvāk to robežām.

Nejaukas harmonikas:Jaudas elektronika mūsdienu GPU klasteros rada smagus kropļojumus, izraisot standarta transformatoru pārkaršanu.

Dinamiskais termiskais stress:Straujas slodzes svārstības nozīmē pastāvīgu iekšējo komponentu izplešanos un saraušanos.

Šī iemesla dēļ mūsdienu ekspluatācijas grupas daudz vairāk laika pavada harmoniku analīzei, pārejošas reakcijas testēšanai un stingrai termiskai attēlveidošanai.

Pirms kāds parakstās par nodošanu, šim sarakstam ir jābūt pilnīgi zaļam:

[  ] Vizuālā skenēšana un datu plāksnītes pārbaude veikta.

[  ] Zemējuma režģis pārbaudīts un pārbaudīts.

[  ] Izolācijas pretestības (Megger) rezultāti atbilst spec.

[  ] TTR un tinumu pretestības testi izturēti bez anomālijām.

[  ] Aizsardzības releji ir kalibrēti un{0}}pārbaudīti.

[  ] SCADA un attālinātās uzraudzības sistēmas runā ar BMS.

[  ] Dzesēšanas ventilatori un radiatori pārbaudīti un funkcionāli.

[  ] Visas lauka izmaiņas dokumentētas un pārzīmētas.

[  ] Enerģijas padeves secība tiek veikta droši bez atslēgšanās.

[  ] Pēc-enerģijas padeves termiskā skenēšana ir pabeigta slodzes laikā.

Dienas beigās transformatora nodošanas ekspluatācijā izlaišana vai steiga, lai ievērotu agresīvu termiņu, ir stulba spēle. Jā, tas prasa laiku, un jā, tas prasa specializētu aprīkojumu un dārgus inženierus. Taču, ja to salīdzina ar miljoniem dolāru, vienas stundas hipermēroga vai mākslīgā intelekta dīkstāves izmaksas,{2}}nemaz nerunājot par sagatavošanās laiku, kad mūsdienās ir jānomaina pārdedzis transformators,-to darīt pareizi pirmajā reizē ir vienīgā saprātīgā iespēja.
