Vienfāzes strāvas transformators būtībā ir ikdienas varonis elektriskajās sistēmās,-tas klusi paaugstina vai samazina spriegumu, lai mēs varētu izmantot elektrību, neapcepot savus sīkrīkus un netērējot enerģiju lielos attālumos.
Vienkārši izsakoties, tā ir ierīce, kas izmanto vienfāzes maiņstrāvu (tādu, kādu saņem lielākā daļa māju) un maina sprieguma līmeni, vienlaikus saglabājot nemainīgu frekvenci. Nav kustīgu detaļu, nekādas maģijas-tikai gudra magnētu un spoļu izmantošana.
Kas Tas patiesībā ir
Attēlojiet divus stiepļu spoles (vienu primāro, vienu sekundāro), kas aptītas ap kopīgu dzelzs serdi. Primārā spole tiek savienota ar jūsu ienākošo strāvas avotu, un sekundārā tiek izmantota jebkura regulētā sprieguma nepieciešamība. Kodols parasti ir izgatavots no plānām laminētām silīcija tērauda loksnēm, kas ir sakrautas kopā-, tādējādi samazinot virpuļstrāvu un histerēzes radītos enerģijas zudumus.
Tas ir daudz vienkāršāks un lētāks nekā trīs{0}}fāžu versijas, tāpēc tas ir lieliski piemērots lietām, kurām nav nepieciešama liela jauda.
Kā tas darbojas (bez mācību grāmatas{0}})
Tas viss ir saistīts ar elektromagnētisko indukciju (paldies, Faraday). Lūk, ātrā plūsma:
Jūs ievadāt maiņstrāvu primārajā tinumā.
Šī maiņstrāva kodolā rada pastāvīgi mainīgu magnētisko lauku.
Magnētiskais lauks “savienojas” ar sekundāro tinumu un izraisa spriegumu,{0}}kur starp abām spolēm nav tieša elektriskā savienojuma.
Izejas spriegums ir atkarīgs no apgriezienu attiecības: vairāk apgriezienu uz sekundāro=augstāku spriegumu (solis-uz augšu); mazāk=zemāks (solis-uz leju).
Īpaši efektīvs, jo gandrīz netiek zaudēta enerģija, jo siltums vai mehāniski{0}}vairums labu ierīču darbojas ar 95–99% efektivitāti.
(Ja esat vizuāls, padomājiet par klasiskajām diagrammām: primārā spole vienā serdes pusē, sekundārā otrā pusē vai koncentriska ar plūsmas līnijām, kas cilpas caur gludekli.)

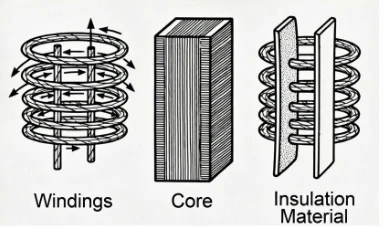

Galvenās daļas
Kodols- magnētiskā šoseja, laminēta, lai samazinātu zudumus.
Primārais tinums- saņem ievades jaudu.
Sekundārais tinums- nodrošina pārveidoto jaudu.
Izolācija- pasargā visu no īssavienojuma (ļoti svarīgi drošībai).
Dažkārt jūs redzēsit tādas ekstras kā krānus sprieguma regulēšanai vai dzesēšanas spuras/eļļu lielākām ierīcēm.
Izplatītākie veidi
Soli{0}}uz leju- Visbiežāk mājās: kontaktligzdām un ierīcēm patērē augstu tīkla spriegumu (piemēram, 11 kV) līdz 120/240 V.
Pakāpieties{0}}uz augšu- Dažkārt tiek izmantots pārraidē vai īpašos iestatījumos, lai palielinātu spriegumu.
Izolācijas transformatori- Galvenokārt drošības nolūkos tie elektriski atdala ķēdes, vienlaikus magnētiski pārvadot jaudu.
Kur jūs tos redzat reālajā dzīvē
Gandrīz visur vienas{0}}fāzes jauda ir norma:
Dzīvojamā- Uz polu-uzstādīti vai spilventiņi-uzmontēti transformatori ārpus mājām, kas samazina elektrotīkla spriegumu apgaismojumam, ledusskapjiem, maiņstrāvas ierīcēm, televizoriem utt.
Viegla reklāma- Mazie veikali, biroji, restorāni apgaismojumam, datoriem, HVAC, mazai tehnikai.
Lauku teritorijas- Bieži vien dodas-uz fermām vai attālām vietām, kur trīs-fāzes nav praktiskas.
Atjaunojamie resursi- Saules enerģijas iestatījumos tie palīdz saskaņot invertora izvadi ar mājas/tīkla spriegumu.
Ielu apgaismojumsvai mazas kontroles sistēmas.
Būtībā, ja tā nav liela rūpnīca ar smagiem motoriem, vienfāzes transformatori, iespējams, tiek galā ar to.
Viena-fāze salīdzinājumā ar trīs-fāzi (ātrs salīdzinājums)
Viena{0}}fāze ir vienkāršāka, lētāka un piemērota mazjaudas ierīcēm (mājām, maziem uzņēmumiem). Trīs-fāzu slodze ir daudz vienmērīgāka, lielāka efektivitāte lieliem motoriem/nozarei, taču tas ir sarežģītāk un dārgāk. Mājām parasti ir viena-fāze; rūpnīcas saņem trīs-fāzes.
| Parametrs | Vienfāzes{0}}transformators | Trīs{0}}fāzu transformators | Piezīmes / tipiska priekšrocība |
|---|---|---|---|
| Fāzes | 1 fāze | 3 fāzes | Trīs{0}}fāzes nodrošina līdzsvarotu enerģijas piegādi |
| Tipiskā jaudas jauda (kVA diapazons) | Līdz ~250 kVA (parasti 5–167 kVA sadalei) | No ~15 kVA līdz vairākiem MVA (parasti 100–5000+ kVA) | Trīs{0}}fāzes iztur daudz lielākas slodzes |
| Strāvas padeve tāda paša izmēra vadītājam | Zemāks (sākotnējais) | ≈1,732 reizes lielāka jauda (√3 priekšrocība) | Trīs{0}}fāzes efektīvākas vadītāju izmantošanā |
| Efektivitāte (pie pilnas slodzes, ≈100 kVA piemērs) | ~94.5–96% | ~96–98% | Trīs{0}}fāzes parasti par 1–2% augstākas |
| Serdes zudumi (bez-slodzes, piemēram, pie 100 kVA) | Lielāks (piemēram, ~ 850 W) | Zemāks (piemēram, ~700 W) | Labāka kodola plūsmas izmantošana trīs{0}}fāzēs |
| Vara zudumi (slodze, piemēram, pie 100 kVA) | Lielāks (piemēram, ~1200 W) | Zemāks (piemēram, ~ 950 W) | Samazināti I²R zudumi uz kVA trīs{0}}fāzēs |
| Kopējie zaudējumi (piemērs) | Lielāks (piemēram, ~ 2050 W) | Zemāks (piemēram, ~1650 W) | Laika gaitā samazina ekspluatācijas izmaksas |
| Materiālu lietojums (varš/vadītājs) | Vairāk vara uz kVA | Mazāks vara uz kVA (≈57–75% no vienas fāzes ekvivalenta) | Trīs{0}}fāzes ietaupa vadītāju materiālu |
| Materiāla lietojums (kodols/dzelzs) | Mazāk efektīvs plūsmas ceļš | Efektīvāks (kopīgs kodols 3 fāzēm) | Trīs{0}}fāzu, bieži vien kompaktāks par kVA |
| Izmērs un svars (tas pats kVA) | Lielāks un smagāks | Mazāks un vieglāks | Īpaši pamanāms virs 50–100 kVA |
| Izmaksas (sākotnējais pirkums) | Nolaist | Augstāks (bet bieži vien zemāks par kVA lielākiem nomināliem) | Vienfāze{0}}mazām vienībām lētāk |
| Uzstādīšana un apkope | Vienkāršāk, vieglāk rīkoties un nomainīt | Sarežģītāka, taču viena vienība salīdzinājumā ar trim vienfāzes{1}}bankām | Lielām sistēmām bieži dod priekšroku trīs-fāzei |
| Jaudas koeficients un stabilitāte | Mazāka/vairāk pulsējoša jauda | Augstāka / vienmērīgāka, pastāvīgāka jauda | Labāks motoriem un smagām kravām |
| Tipiski pielietojumi | Dzīvojamās mājas, mazi veikali, sadale laukos, staba{0}}montāža, viegla komercija, saules enerģijas invertori | Industrial plants, factories, large commercial buildings, motors >10 ZS, smagā tehnika, pilsētas sadale | Viena{0}}fāze mazai jaudai; trīs-fāzes lielai jaudai |
| Sprieguma pulsācija / pulsācija | Pamanāmāks (pulsējošs) | Ļoti zems (gandrīz nemainīgs) | Trīs{0}}fāzes labāk jutīgām iekārtām |
Izvēlēties pareizo un saglabāt to laimīgu
Izvēloties:
Pārbaudiet nepieciešamo ieejas/izejas spriegumu un nominālo jaudu (kVA).
Padomājiet par vidi (iekštelpā/ārā, putekļainā, mitrā?).
Izmēra/telpas ierobežojumi.
Apkope ir vienkārša: regulāras vizuālas pārbaudes, notīriet bukses, pārbaudiet, vai tajā ir iepildīta eļļa,{0}}pārbaudiet, vai tajā nav pārkaršanas vai dīvaini trokšņi. Ievērojiet drošības noteikumus-augstspriegums iekšpusē, tāpēc nejaucieties bez atbilstošas apmācības.
Raugoties nākotnē, mēs redzam "gudrus" transformatorus ar sensoriem attālinātai uzraudzībai, labākus materiālus vēl lielākai efektivitātei un kompaktu dizainu atjaunojamiem enerģijas avotiem/mikrotīkliem.
Īsāk sakot, vienfāzes jaudas transformatori ir uzticami, bezrūpīgi{1}}darba zirgi, kas nodrošina drošu un efektīvu elektroapgādi mūsu mājām un mazajiem uzņēmumiem. Tie nav spoži, bet bez tiem ikdienas dzīve būtu daudz blāvāka (burtiski). Ja jums ir kāds konkrēts iestatījums vai jautājums par to, lūdzu, kopīgojiet sīkāku informāciju.
