Transformatora elektroinstalācija: pilnīga transformatoru savienojumu rokasgrāmata

Transformatora elektroinstalācijair svarīga transformatora projektēšanas un uzstādīšanas sastāvdaļa. Transformatora tinumu pievienošanas veidu nosakasprieguma izvade, fāzes attiecības, zemējuma metode,un cik efektīvi transformators darbojas dažādos slodzes apstākļos.

No komunālo pakalpojumu sadales tīkliem un rūpniecības iekārtām līdz atjaunojamās enerģijas sistēmām un datu centriem, pareizas transformatora vadu konfigurācijas izvēle ir būtiska drošai un uzticamai elektroenerģijas sadalei.

PlkstYawei transformators, transformatori ir izstrādāti ar dažādiem tinumu pieslēguma izkārtojumiem, lai atbilstu dažādām elektriskās sistēmas prasībām, t.skDelta, Wye un pielāgotas vektoru grupu konfigurācijas.

Transformatora elektroinstalācija attiecas uz izmantoto savienojuma metodiprimārie un sekundārie tinumino transformatora. Lai gan visu transformatoru darbības pamatprincips irelektromagnētiskā indukcija, tinumuvienošanāsnosaka, kā elektriskā enerģija tiek pārnesta starp ieejas un izejas pusi.

Transformators parasti ietver primāro tinumu, kas savienots ar ienākošo strāvas avotu, un sekundāro tinumu, kas savienots ar slodzi. Atkarībā no tā, kā šie tinumi ir savienoti, transformators var nodrošināt neitrālu punktu, izveidot fāzes nobīdi vai uzlabot sistēmas darbību nelīdzsvarotās un harmoniskās slodzēs.

Transformatora vadu konfigurācija ietekmē vairākus svarīgus elektriskos raksturlielumus:

Visplašāk izmantotās transformatoru elektroinstalācijas metodes irDelta (Δ)un Wye (Y)savienojumiem. Šīs divas pamata konfigurācijas var apvienot, lai izveidotu dažādus transformatora pieslēguma veidus, piemēramDelta-Wye, Wye-Delta, Delta-Delta un Wye-Wye.

Izvēle ir atkarīga no sistēmas prasībām, tostarp no tā, vai ir nepieciešams neitrāls savienojums, no piegādātās slodzes veida un no nepieciešamās zemējuma metodes.

In aDelta transformatora savienojums, trīs tinumi ir savienoti no gala -līdz-galam, lai izveidotu slēgtu trīsstūrveida ķēdi. Katrs tinums nes fāzes spriegumu, un līnijas spriegums ir vienāds ar fāzes spriegumu.

Delta transformatora vadu parasti izmanto, ja dominē trīs{0}fāzu slodzes un nav nepieciešams neitrāls savienojums. Viena no svarīgām Delta vienošanās priekšrocībām ir tā, ka tā nodrošina ceļu uzcirkulējošās strāvas, palīdzot pārvaldīt noteiktus harmoniskos apstākļus.

A Wye transformatora savienojumssavieno vienu katras fāzes tinuma galu, lai izveidotukopīgs neitrāls punkts. Šis neitrāls var būtiezemēts, padarot transformatoru piemērotu sistēmām, kurām nepieciešama gan trīs{0}}fāzes, gan vienas{1}}fāzes jauda.

Pateicoties šai elastībai, Wye{0}}pieslēgtos sekundāros tinumus plaši izmanto sadales transformatoros, kas apgādā komerciālas ēkas, dzīvojamos rajonus un rūpniecības objektus.

Delta-Vaiir viena no visizplatītākajām transformatoru vadu konfigurācijāmizmanto elektrosadalē.

Šādā izkārtojumāprimārais tinums ir savienots Delta, bet sekundārais tinums ir savienots Wye ar neitrālu punktu. Šī konstrukcija nodrošina iezemētu sekundāro sistēmu un ļauj transformatoram piegādāt dažāda veida slodzes.

Delta{0}}Wye transformatori tiek plaši izmantoti:

Delta puse arī palīdz kontrolēt noteiktas harmoniskās strāvas, savukārt Wye puse nodrošina stabilu neitrālu savienojumu.

A Wye-Delta transformatorsizmanto Wye savienojumu vienā pusē un Delta savienojumu otrā pusē. Šo izkārtojumu bieži izvēlas rūpnieciskiem lietojumiem, kur priekšroka tiek dota trīs-vadu sekundārajai sistēmai.

To parasti var atrast sistēmās arlieli motori un smagas rūpniecības iekārtasjo Delta sekundārais var nodrošināt piemērotu trīs{0}fāžu jaudu, neprasot neitrālo vadītāju.

Trīsfāzu{0}}transformatorselektroinstalācija ir cieši saistīta ar transformatoru vektoru grupām. Vektoru grupa apraksta tinumu savienojumus un fāzes nobīdi starp primāro un sekundāro spriegumu.

Parastās transformatoru vektoru grupas ietver:

Piemēram, Dyn11 transformatori tiek plaši izmantoti sadales sistēmās, jo tie nodrošina iezemētu sekundāro neitrālu un labu savietojamību ar mūsdienu elektrotīkliem.

Zemējumsir svarīgs apsvērums, projektējot transformatora vadu. Pareizi iezemēts transformatora neitrāls palīdz kontrolēt bojājumu strāvas, uzlabot aizsardzības sistēmas darbību un palielināt elektrisko drošību.

Atkarībā no sistēmas sprieguma un pielietojuma prasībām tiek izvēlētas dažādas zemējuma metodes.

Vidēja -sprieguma sistēmām bieži tiek uzstādīti neitrālie zemējuma rezistori (NGR), lai samazinātu bojājumus zemējuma bojājumu laikā.

Pareiza transformatora elektroinstalācija prasa vairāk nekā vienkāršu savienošanutermināļi. Inženieriem ir jāpārbaudasprieguma nominālvērtības, fāžu secība, polaritāte un savienojuma saderībapirms transformatora ieslēgšanas.

Primārajam un sekundārajam spriegumam ir jāatbilst sistēmas prasībām, savukārt krāna iestatījumi ir jāpārbauda, ​​lai nodrošinātu pareizu izejas spriegumu. Trīsfāzu sistēmās,{1}}fāzes secības pārbaudeir būtiska, jo nepareizi savienojumi var izraisīt motoru un citu iekārtu nepareizu darbību.

Transformatora polaritāte ir svarīga arī tad, ja transformatori ir savienoti paralēli vai uzstādīti kā daļa no lielākas energosistēmas. Nepareiza polaritāte var izraisīt cirkulācijas strāvu un aprīkojuma bojājumus.

Dažādas nozares izmanto dažādas transformatoru vadu konfigurācijas atkarībā no to elektriskajām prasībām.

Pareizā transformatora vadu konfigurācija ir atkarīga novairāki faktori, tostarpsprieguma līmenis, slodzes veids, zemējuma prasības, harmoniskie apstākļi un turpmākās paplašināšanas vajadzības.

Lielākajai daļai izplatīšanas lietojumprogrammuDelta-Vaipriekšroka tiek dota elektroinstalācijai, jo tā nodrošina iezemētu sekundāro sistēmu un atbalsta jauktas vienas{0}}fāzes un trīs{1}}fāžu slodzes. Rūpnieciskās iekārtas ar lieliem motoriem var izvēlēties Delta{3}}pieslēgumus, jo tie spēj izturēt lielas trīs-fāžu slodzes.

Atjaunojamās enerģijas projekti un datu centribieži ir nepieciešami pielāgoti transformatoru vadu dizaini, lai tie atbilstu invertora sistēmām,UPS aprīkojums, un harmonikas veiktspējas prasības.

Transformatora vadiem ir galvenā loma transformatora veiktspējas, drošības un savietojamības ar elektriskajām sistēmām noteikšanā. Vai izmantojotDelta, Vaija, Delta{0}}Vai, vai citas pieslēgšanas metodes, pareizs tinumu izvietojums nodrošina uzticamu strāvas padevi un efektīvu zemējumu.

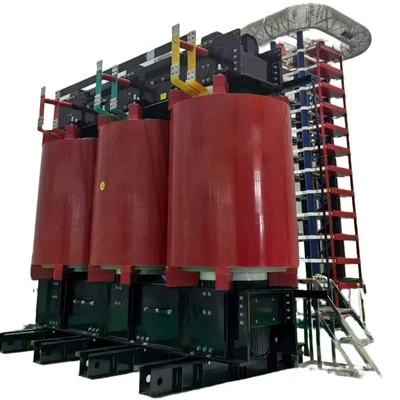

Kā profesionāls transformatoru ražotājs,Yawei transformatorsnodrošina pielāgotus eļļas -iegremdējamos transformatorus, sausos-tipa transformatorus un jaudas transformatorus ar elastīgām vadu konfigurācijām, kas paredzētas komunālajiem, rūpnieciskajiem, atjaunojamās enerģijas avotiem un komerciāliem lietojumiem.
